Externe Handumgehungen mit Drehschalter 3-phasig

(4-pol. schaltend: L1,L2,L3+N)

Ideal für Wartungsarbeiten während der Arbeitszeit. Nur mit optionaler Revisionsumgehung ist ein Abschalten der USV ohne Funktionsbeeinträchtigung angeschlossener Systeme möglich. Handumgehung standartmäßig im Stahlblech-Wandgehäuse, wahlweise aber auch im Stahlblech-Standgehäuse mit Sockel. Die Anlagen verfügen bei kleineren Leistungen über einen Klemmanschluss über Reihenklemmen und bei größeren Leistungen über einen Flachanschluss M10 für Kabelschuhe, zur einfachen Montage.

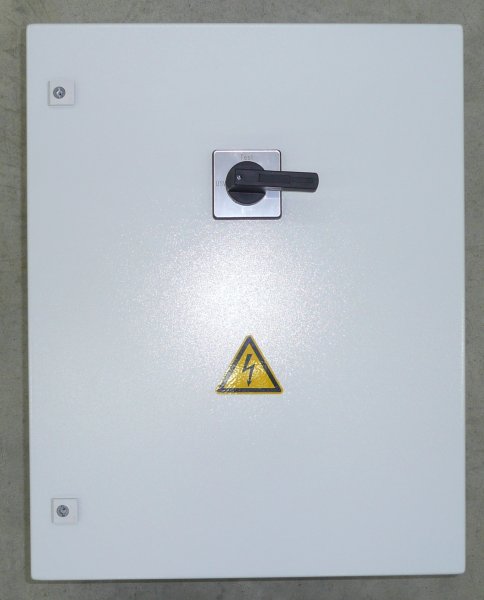

HU-63A, 1-fach, 4-pol. (40kVA)
Externe Handumgehung im Stahlblech-Wandgehäuse b: 400, h: 500, t: 250 Schutzart IP54, Farbe: RAL 7035 bis 40kVA, 3-phasig. Handbypass mit Drehschalter 63A, 4-pol. mit 3 Schaltstellungen: USV - Test - Bypass. Mit Klemmanschlüssen bis 35mm2; zur einfachen Montage.

HU-100A, 1-fach, 4-pol. (60kVA)
Externe Handumgehung im Stahlblech-Wandgehäuse
b: 380, h: 600, t: 350 Schutzart IP54, Farbe: RAL 7035
bis 60kVA, 3-phasig. Handbypass mit Drehschalter 100A,
4-pol. mit 3 Schaltstellungen: USV - Test - Bypass. Mit Klemmanschlüssen bis 35mm2; zur einfachen Montage.

HU-125A, 1-fach, 4-pol. (80kVA)
Externe Handumgehung im Stahlblech-Wandgehäuse
b: 380, h: 600, t: 350 Schutzart IP54, Farbe: RAL 7035
bis 80kVA, 3-phasig. Handbypass mit Drehschalter 125A,
4-pol. mit 3 Schaltstellungen: USV - Test - Bypass. Mit Klemmanschlüssen bis 50mm2; zur einfachen Montage.

HU-160A, 1-fach, 4-pol. (100kVA)
Externe Handumgehung bis 100kVA, 3-phasig, im Einzelgehäuse. Handbypass mit Drehschalter mit 3 Schaltstellungen: USV - Test - Bypass. Mit Flachanschluss M8 direkt am Schalter bis 95mm2; zur einfachen Montage.

HU-200A, 1-fach, 4-pol. (120kVA)
Externe Handumgehung bis 120kVA, 3-phasig, im Einzelgehäuse. Handbypass mit Drehschalter mit 3 Schaltstellungen: USV - Test - Bypass. Mit Flachanschluss M8 direkt am Schalter bis 95mm2; zur einfachen Montage.

HU-315A, 1-fach, 4-pol. (200kVA)
Externe Handumgehung bis 200kVA, 3-phasig, im Einzelgehäuse. Handbypass mit Drehschalter mit 3 Schaltstellungen: USV - Test - Bypass. Mit Flachanschluss M10 direkt am Schalter bis 95mm² zur einfachen Montage.

HU-630A, 1-fach, 4-pol. (400kVA)
Externe Handumgehung bis 400kVA, 3-phasig, im Einzelgehäuse. Handbypass mit Drehschalter mit 3 Schaltstellungen: USV - Test - Bypass. Mit Flachanschluss M10 direkt am Schalter bis 95mm² zur einfachen Montage.
